不太懂磁学的朋友都认为磁性开关是一种神奇的开关，了解它的工作原理以后，你会发现其实并不神奇，但是首先我们必须了解清楚磁性开关的主要构成，下面金则利特种合金带您全方位了解磁性开关吧。

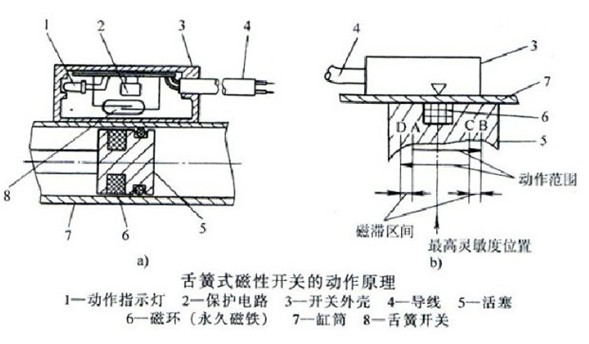

一、磁性开关的主要组成部件

1、舌簧开关；
2、磁环（永久磁铁）；
3、缸筒；
4、活塞；
5、导线；
6、开关外壳；
7、保护电路；
8、动作指示灯。

二、磁性开关的工作原理

将舌簧开关成型于合成树脂块内，带有磁环的气缸活塞向右运动到A位置，舌簧开关进入磁场内，两簧片被磁化而相互吸引，触点闭合，发出一电信号；活塞运动到B位置时，舌簧开关离开磁场，簧片失磁，触点自动脱开。A-B区间称为磁性开关的动作范围。活塞向左反向运动时，动作范围是C-D区间。有触点式磁性开关的动作范围一般在5-14mm。B-C区间和D-A区间称为磁滞区间，此区间通常小于2mm。扣除磁滞区间的动作范围为最适合安装位置，其中间位置称为最高灵敏度位置。若磁环停止在磁滞位置，则开关动作不稳定，易受外界干扰。
